Руководство по эксплуатации · Паспорт

Насосы шестерённые
типа НМШ

Восемь моделей для перекачивания нефтепродуктов — масла, нефти, мазута и дизельного топлива, без абразивных примесей. Подача до 6,3 м³/ч, давление до 2,5 МПа, вязкость до 15·10⁻⁴ м²/с.

8 моделей до 6,3 м³/ч до 2,5 МПа (25 bar) t до +70 °C

Технические характеристики Скачать паспорт · 0,9 МБ

1,6м³/ч

Подача выбранной модели

1,6МПа

Давление на выходе

1,2кВт

Мощность насоса, не более

60%

КПД в номинальном режиме

Тип оборудования

Насос шестерённый

ЕАС

НМШ 2-25-1.6/16

ТУ 36 3242-004-56284438-2014

Подача: 1,6 м³/ч
Давление: 1,6 МПа
Перепуск: 2,4 МПа
Мощность: 1,2 кВт
Частота: 1500 об/мин
КПД: 60 %
Вращение: правое

На табличке: изготовитель и знак ЕАС, тип и обозначение насоса, ТУ, подача, давление, мощность, частота вращения, масса, дата выпуска, заводской номер и клеймо ОТК (п. 1.5).

01 — МОДЕЛЬНЫЙ РЯД

Восемь моделей НМШ

Параметры — по таблице 1 паспорта при работе на масле вязкостью 0,75·10⁻⁴ м²/с. Выберите модель — страница выделит её данные в таблицах.

Как читается обозначение. НМШ 2-25-1.6/16Б У1: «НМШ 2-25» — обозначение по ГОСТ 19027-89; «1.6» — подача в агрегате, м³/ч; «16» — давление на выходе, кгс/см²; «Б» — бронза (чугун не обозначается); «У1» — климатическое исполнение и категория размещения по ГОСТ 15150-69.

02 — НАЗНАЧЕНИЕ

Для чего применяется насос

Насосы шестерённые типа НМШ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, нефть, мазут, дизельное топливо), не вызывающих коррозию проточной части, без механических абразивных примесей.

Среда

Нефтепродукты, не вызывающие коррозию проточной части и рабочих органов; без абразивных примесей.

Вязкость

от 0,018·10⁻⁴ до 15,00·10⁻⁴ м²/с.

Температура

до +70 °C.

Климат

Исполнение У, категория размещения 1 по ГОСТ 15150-69.

Уплотнения

Маслобензостойкая резина NBR или ИРП-3824. При агрессивных средах (ароматика, кетоны, хлоруглеводороды) ресурс падает и гарантия не сохраняется.

Вращение

Ведущего ротора — правое (по часовой стрелке), если смотреть со стороны привода.

03 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели по таблице 1

Параметры указаны для насосов, работающих на масле вязкостью 0,75·10⁻⁴ м²/с.

Таблица 1 — технические характеристики насосов НМШ
Параметр	НМШ 2-25-1.6/16	НМШ 5-25-2.5/6	НМШ 5-25-4/4	НМШ 5-25-4/10	НМШ 5-25-4/25	НМШ 8-25-6.3/2.5	НМШ 8-25-6.3/10	НМШ 8-25-6.3/25
Подача, м³/ч (л/мин), не менее	1,6 (27)	2,5 (42)	4,0 (67)	4,0 (67)	4,0 (67)	6,3 (105)	6,3 (105)	6,3 (105)
Давление на выходе, МПа (bar)	1,6 (16)	0,6 (6,0)	0,4 (4,0)	1,0 (10)	2,5 (25)	0,25 (2,5)	1,0 (10)	2,5 (25)
Допускаемая вакуумметрическая высота всасывания, м	5	5	5	5	5	5	5	5
Частота вращения синхронная, об/мин	1500	1000	1500	1500	1500	1500	1500	1500
Давление полного перепуска, МПа (bar), не более	2,4 (24)	0,9 (9,0)	0,6 (6,0)	1,5 (15)	3,75 (37,5)	0,55 (5,5)	1,5 (15)	3,75 (37,5)
К.п.д. насоса, %, не менее	60	56	56	70	81,5	50	75	81
Потребляемая мощность насоса, кВт, не более	1,2	0,8	1,1	1,8	3,6	1,1	2,5	5,4
Внешняя утечка, м³/ч (л/ч), не более	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)	10·10⁻⁶ (0,01)

Критерии состояния

Предельное состояние: снижение подачи более чем на 15 % от номинала за счёт износа роторов и корпуса.

Отказ: утечка более 10·10⁻⁶ м³/ч (0,01 л/ч) из-за торцевого уплотнения или деталей предохранительного клапана.

Ресурсы

Средний ресурс до капитального ремонта — 40 000 ч, срок службы — не менее 15 лет, наработка на отказ — не менее 4 500 ч, время восстановления — 5 ч.

Подробнее о гарантиях →

04 — УСТРОЙСТВО И РАБОТА

Из чего состоит насос

По принципу действия насос объёмный: при вращении ведущего и ведомого роторов на стороне входа создаётся разрежение, жидкость заполняет впадины между зубьями и перемещается к линии нагнетания.

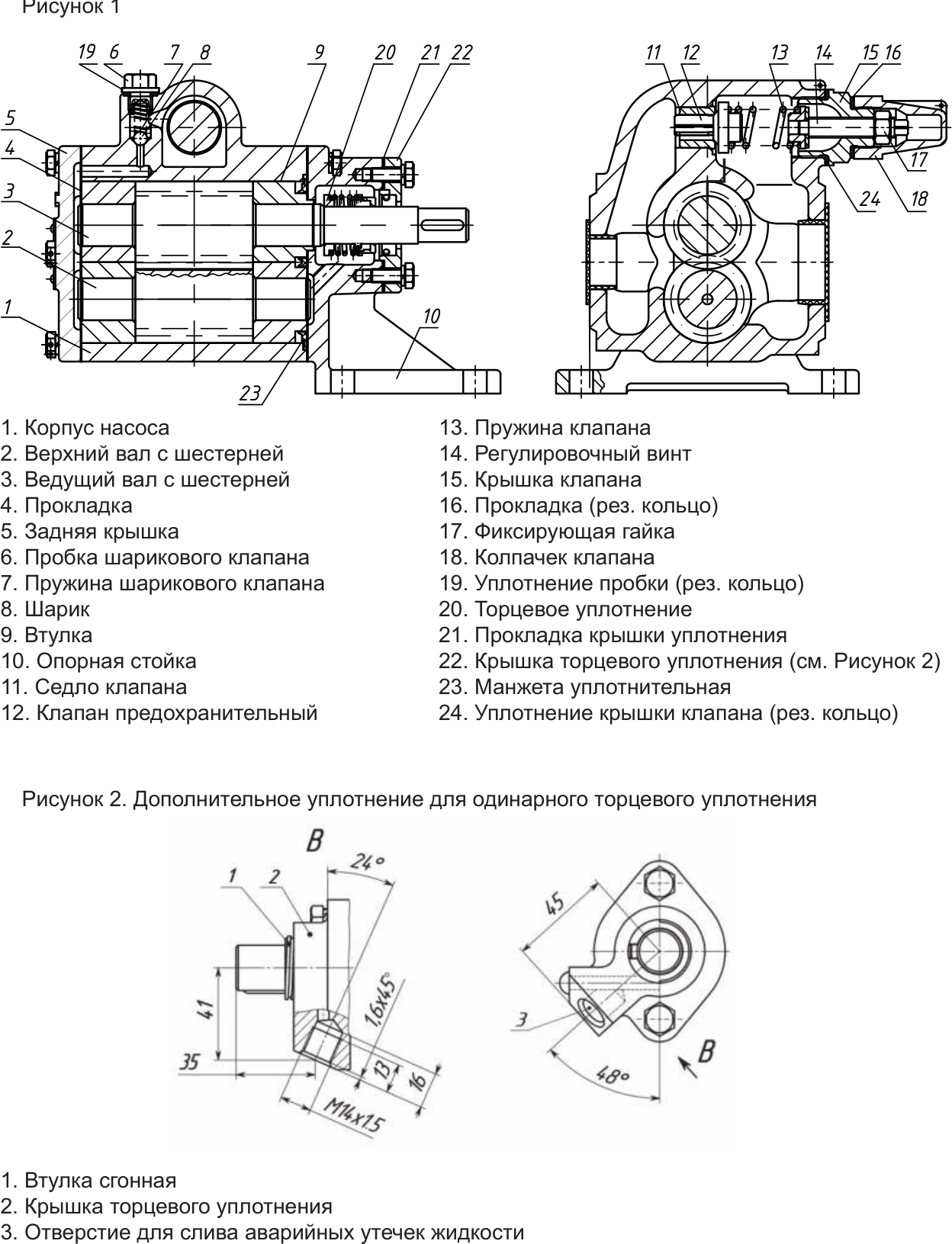

Разрез насоса НМШ с номерами позиций и дополнительное уплотнение — **Рисунок 1.** Устройство насоса НМШ. **Рисунок 2.** Дополнительное уплотнение для одинарного торцевого уплотнения.

Основные детали и узлы

1. Корпус насоса
2. Верхний вал с шестерней
3. Ведущий вал с шестерней
4. Прокладка
5. Задняя крышка
6. Пробка шарикового клапана
7. Пружина шарикового клапана
8. Шарик
9. Втулка
10. Опорная стойка
11. Седло клапана
12. Клапан предохранительный
13. Пружина клапана
14. Регулировочный винт
15. Крышка клапана
16. Прокладка (рез. кольцо)
17. Фиксирующая гайка
18. Колпачок клапана
19. Уплотнение пробки (рез. кольцо)
20. Торцевое уплотнение
21. Прокладка крышки уплотнения
22. Крышка торцевого уплотнения
23. Манжета уплотнительная
24. Уплотнение крышки клапана (рез. кольцо)

Предохранительный клапан — для кратковременного перепуска (не более 20 с) жидкости из полости нагнетания во всасывание. Настроен на давление полного перепуска, равное 150 % рабочего давления.

05 — ГАБАРИТЫ И МАССА

Габаритно-присоединительные размеры

Размеры в миллиметрах. Насосы — приложение А, агрегаты — приложение Б. Марки агрегатов в таблице ведут на отдельные страницы исполнений.

Насосы НМШ (приложение А)

Габаритные, установочные и присоединительные размеры насосов, мм
Тип насоса	L	L1	l1	m2	m1	B	B1	n1	n2	n3	h2	H	h1	S1	Вход: D/d1/dy/b/n	Выход: D/d1/dy/b/n	d вала	Масса, кг
НМШ 2-25	224	141,5	30	80	110	220	205	186	150	75	78	196	100	14	60 / 75 / 25 / 75 / 4×M10	60 / 75 / 20 / 80 / 4×M12	20	14,7
НМШ 5-25	250	155	30	80	110	225	205	186	150	75	78	196	100	14	80 / 100 / 40 / 100 / 4×M12	80 / 100 / 32 / 105 / 4×M16	20	16,9
НМШ 8-25	270	168	30	80	110	225	205	186	150	75	78	196	100	14	90 / 110 / 50 / 110 / 4×M12	80 / 100 / 32 / 105 / 4×M16	20	18,5

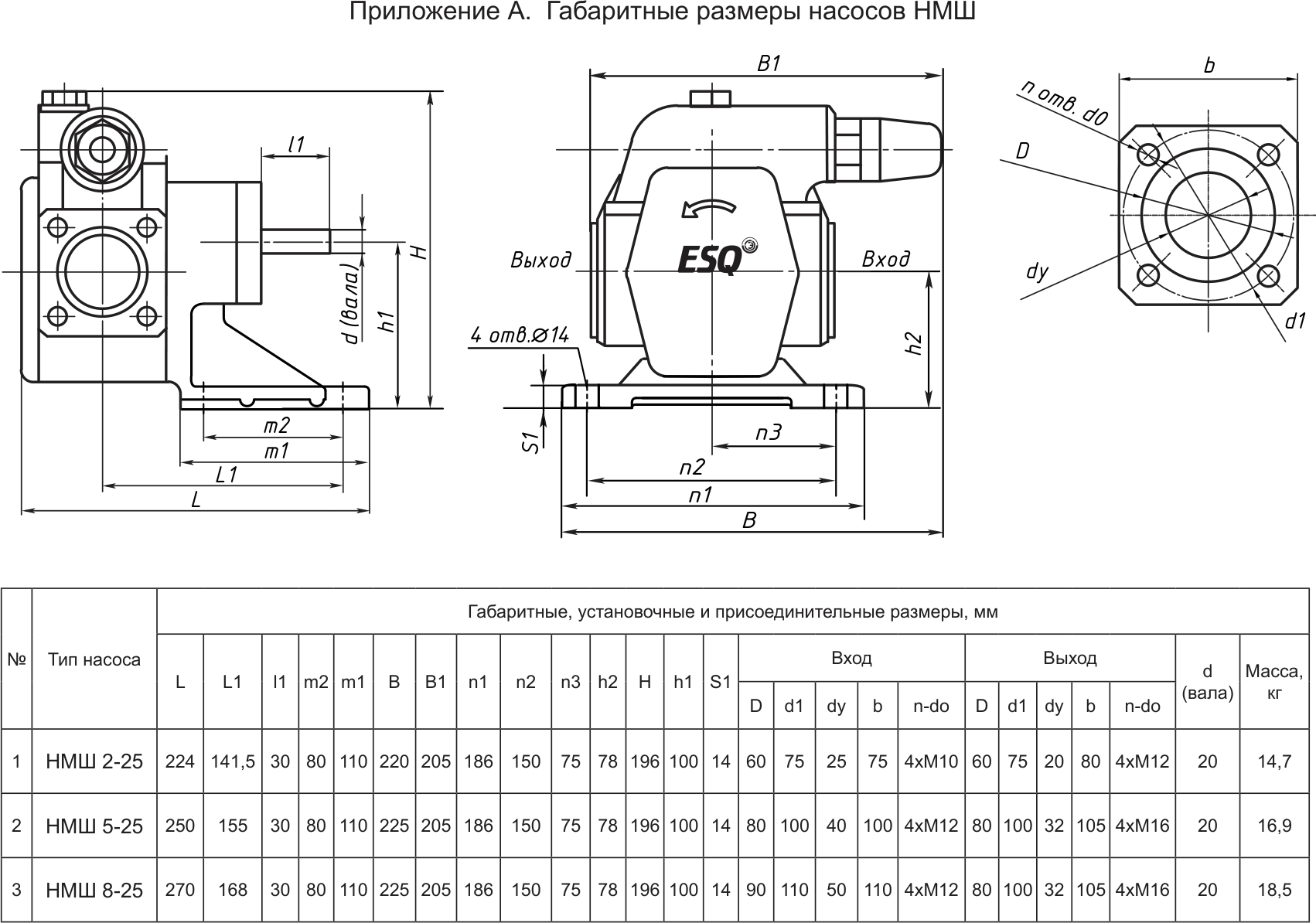

Габаритный чертёж насоса НМШ: виды, разрезы и присоединительные размеры — **Приложение А.** Габаритные размеры насосов НМШ.

Агрегаты НМШ (приложение Б)

Габаритно-присоединительные размеры насосных агрегатов, мм
№	Тип насосного агрегата	L*	L1	L2	L3	l1	h	h1*	h2	h3	B	B1	B2	d2	Масса, кг
1	НМШ 2-25-1.6/16 с эл. дв. 1,5/1500	528	415	215	100	88	128	120	70	50	274	240	140	14	39
2	НМШ 5-25-4/4 с эл. дв. 1,5/1500	555	415	215	100	115	128	120	70	50	274	240	140	14	42,5
3	НМШ 8-25-6.3/2.5 с эл. дв. 1,5/1500	580	415	215	100	140	128	120	70	50	274	240	140	14	43,9
4	НМШ 2-25-1.6/16 с эл. дв. 2,2/1500	528	415	215	100	88	128	140	60	50	274	240	140	14	44
5	НМШ 5-25-4/4 с эл. дв. 2,2/1500	585	415	215	100	115	128	140	60	50	274	240	140	14	49,5
6	НМШ 8-25-6.3/2.5 с эл. дв. 2,2/1500	610	415	215	100	140	128	140	60	50	274	240	140	14	54
7	НМШ 5-25-4/10 с эл. дв. 2,2/1500	585	415	215	100	115	128	140	60	50	274	240	140	14	49,5
8	НМШ 5-25-2.5/6 с эл. дв. 1,5/1000	585	415	215	100	115	128	140	60	50	274	240	140	14	51
9	НМШ 2-25-1.6/16 с эл. дв. 3/1500	581	415	215	100	88	128	170	50	50	274	240	140	14	54
10	НМШ 5-25-2.5/6 с эл. дв. 2,2/1000	610	415	215	100	115	128	170	50	50	274	240	140	14	58
11	НМШ 5-25-4/4 с эл. дв. 3/1500	612	415	215	100	115	128	170	50	50	274	240	140	14	57,3
12	НМШ 5-25-4/10 с эл. дв. 3/1500	612	415	215	100	115	128	170	50	50	274	240	140	14	57,3
13	НМШ 5-25-4/25 с эл. дв. 4/1500	625	415	215	100	115	128	170	50	50	274	240	140	14	59,4
14	НМШ 8-25-6.3/2,5 с эл. дв. 3/1500	640	415	215	100	140	128	170	50	50	274	240	140	14	62
15	НМШ 8-25-6.3/10 с эл. дв. 4/1500	641,2	415	215	100	140	128	170	50	50	274	240	140	14	64,5
16	НМШ 5-25-4/25 с эл. дв. 5,5/1500	645	650	400	125	115	140	175	50	62	320	280	140	19	69,8
17	НМШ 8-25-6.3/10 с эл. дв. 5,5/1500	675	650	400	125	140	140	175	50	62	320	280	140	19	72,2
18	НМШ 8-25-6.3/25 с эл. дв. 7,5/1500	695	700	500	100	140	160	215	50	82	350	310	140	19	79

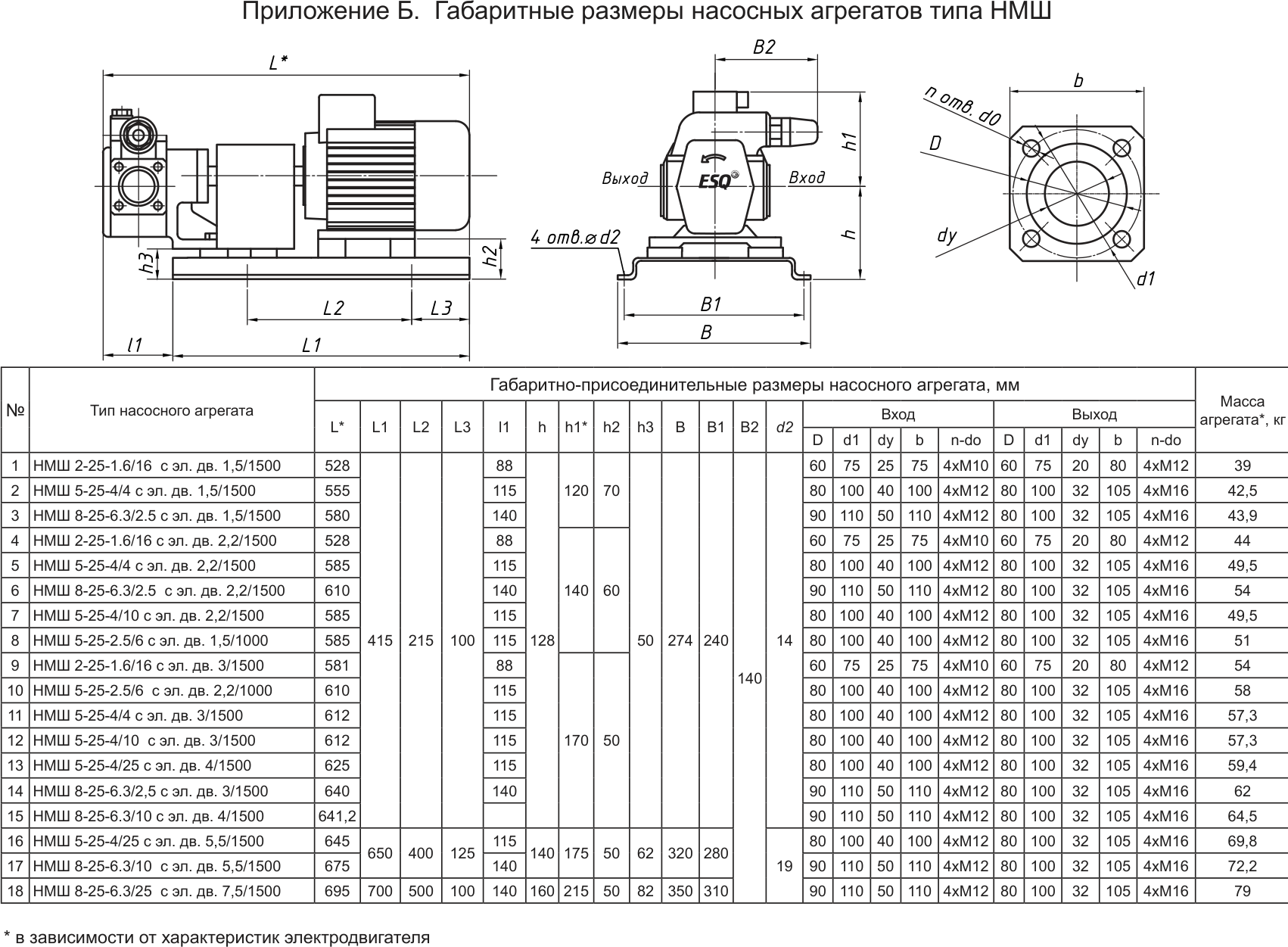

Габаритный чертёж насосного агрегата НМШ: главный вид, вид с торца, присоединительные размеры — **Приложение Б.** Габаритные размеры насосных агрегатов типа НМШ.

* Размеры L*, h1* зависят от характеристик электродвигателя.

06 — ХАРАКТЕРИСТИКИ

Кривые при работе на масле

Приложение В: зависимости подачи Q, мощности N и КПД η от давления на выходе.

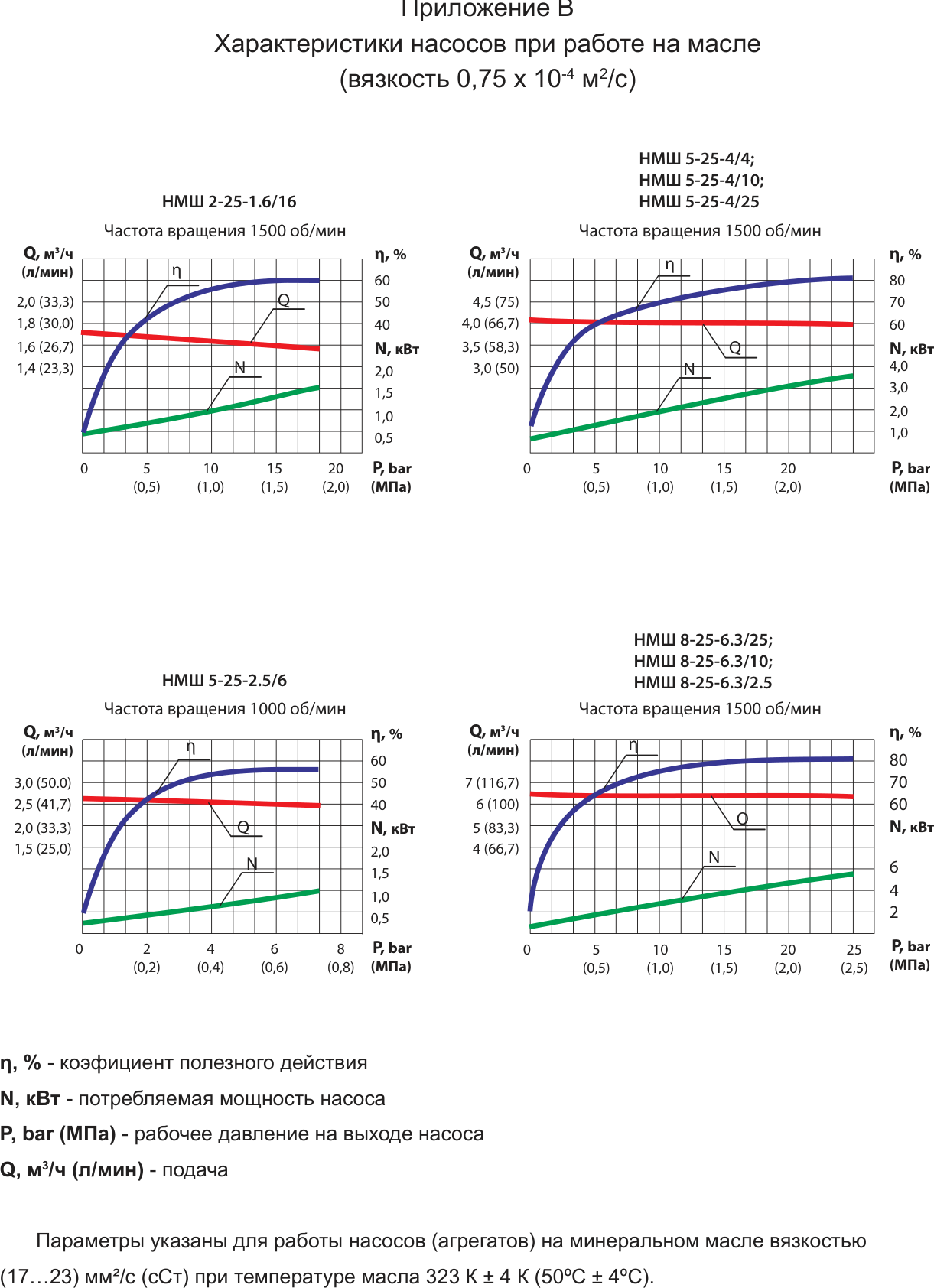

Графические характеристики насосов НМШ при работе на масле — **Приложение В.** Характеристики при работе на минеральном масле вязкостью 17…23 мм²/с (сСт) при температуре 50 ± 4 °С.

07 — ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Монтаж и пуск

Фундамент
Масса фундамента — не менее чем в 4 раза больше массы агрегата. Насос, двигатель и рама крепятся болтами по месту установки.
Расконсервация и осмотр
Удалить консервацию со всех поверхностей, снять заглушки, провернуть вал за муфту — заеданий быть не должно.
Трубопроводы
Трубы — с самостоятельными опорами; передача нагрузки на патрубки не допускается. На всасывании — фильтр 0,25 мм (масло, дизтопливо) или 1,0 мм (тяжёлые вязкие продукты).
Центровка
Соосность проверяется после монтажа и подсоединения трубопроводов; затем — каждые 2–3 месяца (п. 3.2.5).
Заполнение
Залить насос и всасывающий трубопровод через отверстие, отвернув пробку 6 (рисунок 1); открыть вентили на всасывании и нагнетании.
Пробный пуск
Отсоединить вал насоса от двигателя, проверить направление вращения, собрать и пустить в работу.

Обратный клапан в напорной линии предотвращает обратный поток, а в замкнутом контуре нужен внешний предохранительный клапан для аварийного отключения агрегата.

Давление ниже 0,15 МПа. Для смазки трущихся поверхностей обеспечьте в нагнетательной линии не менее 0,15 МПа запорной арматурой или другим способом (п. 2.2.2).

08 — ЭКСПЛУАТАЦИЯ

Требования при работе

Контроль

Наблюдение за манометром, мановакуумметром, электроизмерительными приборами и работой торцевого уплотнения. Плавные колебания стрелок — норма; резкие — признак неполадки.

Допустимая течь

Через торцевое уплотнение — отдельные капли до 10·10⁻⁶ м³/ч (0,01 л/ч).

Температура

Нагрев корпуса, валов, шестерён, втулок и уплотнения свыше 70 °С недопустим — возможен выход из строя и аварийная ситуация.

Запрещается: затягивать крепёжные болты и гайки при работе (кроме регулирования предохранительного клапана); работать без защитного кожуха муфты и крышки клеммной коробки; работать без жидкости; длительно работать при сработанном предохранительном клапане (более 5 минут — перегрев). Все ремонтные работы — при отключённом двигателе.

Что фиксировать в журнале

давление (разрежение) на входе и давление на выходе;
температуру жидкости на входе;
напряжение и ток по фазам;
число часов работы.

Обслуживание

Раз в три месяца проверять, при каком давлении срабатывает предохранительный клапан, при необходимости настраивать его на 150 % рабочего давления. Разборка и ремонт в гарантийный период без разрешения производителя лишают гарантии.

09 — НЕИСПРАВНОСТИ

Возможные неисправности и способы устранения

Таблица 2 паспорта.

Признак Насос не подаёт жидкость

Насос не залит перекачиваемой жидкостьюЗалить жидкость в насос и всасывающий трубопровод
Во всасывающую полость насоса проникает воздухПроверить герметичность всасывающей линии и фланцевых соединений, устранить дефекты

Признак Пульсирующая подача, стрелка манометра резко колеблется

Высота всасывания больше 5 мУменьшить высоту всасывания
На всасывающей линии неплотности, воздух проникает в полостьПроверить герметичность всасывающей линии и устранить дефекты
Неправильно отрегулирован предохранительный клапан, рабочее давление больше давления перепускаОтрегулировать предохранительный клапан
Насос перекачивает жидкость большей вязкости (мановакуумметр больше 5 м)Уменьшить вязкость жидкости путём подогрева

Признак Течь через торцевое уплотнение более 0,01 л/ч

Неисправно торцевое уплотнениеОбратиться в сервисную службу завода-изготовителя

Признак Нагрев торцевого уплотнения свыше 70 °С

Засорены перепускные каналы от полости торцевого уплотнения к разгрузочному клапануРазобрать насос, прочистить каналы
Заклинило шариковый клапанРазобрать шариковый клапан, устранить причины заклинивания

Признак Повышенная вибрация насоса

Нарушена соосность валов насоса и электродвигателя (смещение и перекос больше п. 3.2.5)Произвести центровку валов насоса и электродвигателя

Признак Потребляемая мощность выше нормы

Завышено давление насосаУменьшить давление
Насос перекачивает жидкость большей вязкостиУменьшить вязкость жидкости путём подогрева

10 — ГАРАНТИИ И РЕСУРСЫ

Гарантии изготовителя

40 000ч

Средний ресурс до капитального ремонта

15лет

Срок службы

4 500ч

Средняя наработка на отказ

5ч

Среднее время восстановления

12мес

Гарантия с ввода в эксплуатацию, но не более 18 мес с даты выпуска

3года

Консервация при хранении (транспортирование 6(ОЖ2), хранение 2(С))

Изготовитель вправе отказать в гарантии

использование не по назначению;
несоблюдение рекомендаций руководства;
разборка, ремонт или изменение конструкции без разрешения изготовителя;
механические повреждения насоса, агрегата, электродвигателя;
нарушение правил эксплуатации электродвигателя;
отсутствие заполненного паспорта;
выход из строя торцевого уплотнения из-за перегрева, удара, абразива или работы без масла.

Комплект поставки

Насос: насос в упаковке, соединительная муфта, паспорт и РЭ.

По требованию заказчика — с муфтой, ограждением муфты, на раме, без электродвигателя.

Агрегат: насос, рама, защитный кожух, электродвигатель, паспорт и РЭ, документация на двигатель.

Рекламация. Акт рекламации с фото-фактами дефектов и врезки насоса в гидравлическую систему отправлять на project5@elcomspb.ru.

11 — ДОКУМЕНТЫ

Руководство по эксплуатации и паспорт

Документ на 23 страницы: РЭ совмещено с паспортом.
